Shared Components

4-Stellige 7-Segmentanzeige zum kopieren, 34 Eingänge

An 8-Bit Register. Saves Data on rising clock edge.

A circuit that takes in an 8-bit input and only outputs it if enabled.

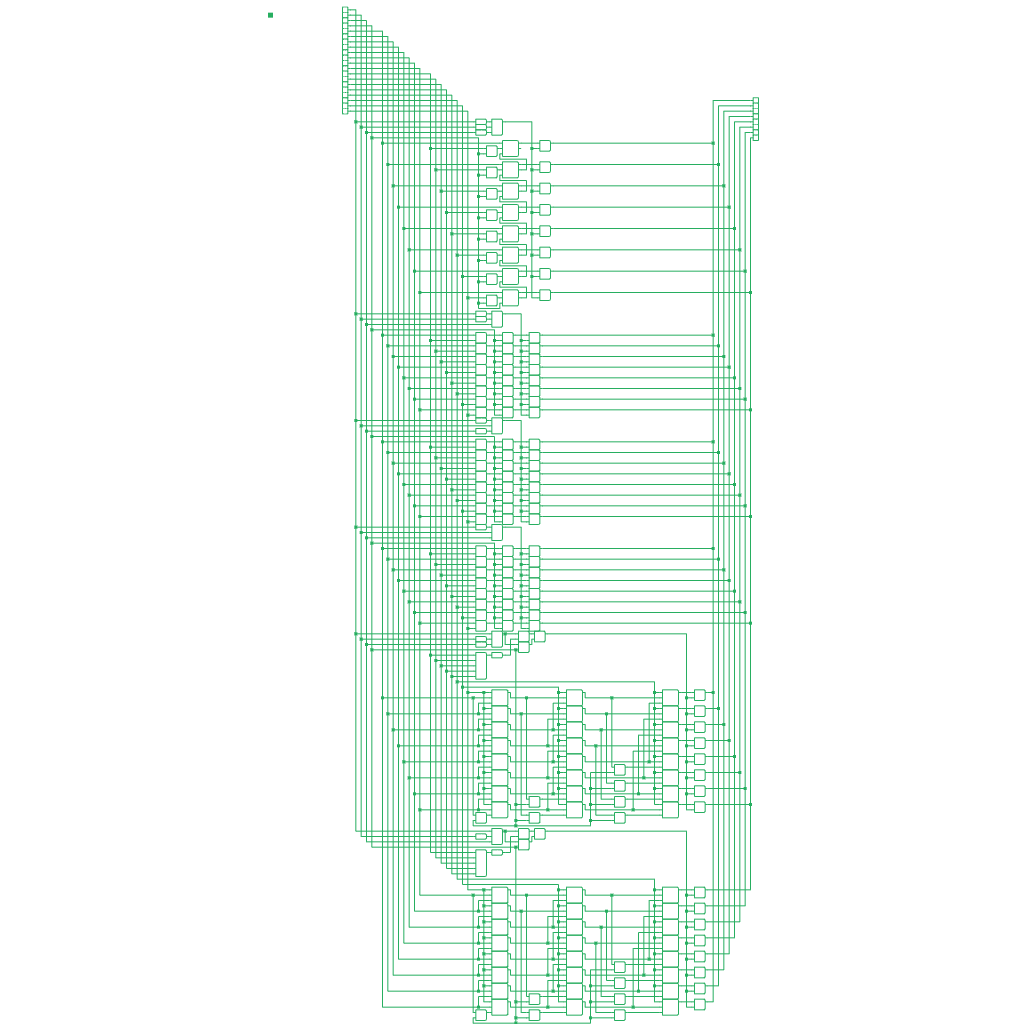

an 8-bit ALU with multiple functions.
COMMANDS:
0000 Add
0001 Subtract
0010 OR
0011 NOR
0100 AND
0101 NAND
0110 XOR
0111 XNOR
1000 Logical Shift Left
1001 Circular Shift Left
1010 Logical Shift Right
1011 Circular Shift RIght

Just a 32768 Byte RWM. Use at your own risk.
